تطبيق مروحة السقف الصناعية الكبيرة في مركز كرة السلة الداخلي

Name: تطبيق مروحة السقف الصناعية الكبيرة في مركز كرة السلة الداخلي
Brand: تطبيق مروحة السقف الصناعية الكبيرة في مركز كرة السلة الداخلي
SKU: تطبيق مروحة السقف الصناعية الكبيرة في مركز كرة السلة الداخلي
Rating: 4.7 (102 reviews)

تفاصيل المنتج

شروط الدفع والشحن

احصل على أفضل سعر

اتصل بنا الآن

المواصفات

الوصف

المواصفات

إبراز:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            مروحة السقف الصناعية الكبيرة,مروحة سقف صناعية كبيرة, Large Industrial Ceiling Fan


Model NO.:	DX/DS	Trademark:	DS
Origin:	China	HS Code:	8414593000
Customization:	Available	Transport Package:	Wooden Package
Specification:	diameter 7.3 meters

Model NO.:	DX/DS
Trademark:	DS
Origin:	China
HS Code:	8414593000
Customization:	Available
Transport Package:	Wooden Package
Specification:	diameter 7.3 meters

الوصف

تطبيق مروحة السقف الصناعية الكبيرة في مركز كرة السلة الداخلي

وصف المنتج

الرياح التي تهب من مروحة السقف الصناعية الكبيرة تبدو وكأنها نظام نسيم طبيعي، سرعة الرياح هي أفضل شعور بارد للبشرة البشرية.توفير بيئة عمل ملائمة للموظفين في الصيف الحاروبالتالي تحسين كفاءة الإنتاج.
وظيفة المروحة:
1)التهوية
المروحة تحسّن تبادل الهواء في الفضاء بأكمله، تصميمها السريع المثالي يمكنه أن ينتج رياح ثلاثية الأبعاد بسرعة 2-3m/s، ويجعلك تشعر بأنك تستمتع بنظام النسيم الطبيعي.إنه يُساعد على تشتيت الدخان، الرطوبة، ثاني أكسيد الكربون والهواء الضعيف مع ارتفاع الجاذبية النوعية.
2)الراحة
من السهل التشغيل، نظام التحكم يتبنى أحدث نظام تحكم محول التردد بدون قطب.واجهة التشغيل الإنسانية يسمح لك أيضا التمتع بجمال الإلكترونية والميكانيكية تحقيق الحياة.

إزالة الرطوبة

لأنه يمكن أن ينتج حجمًا كبيرًا من الهواء ، وتعزيز دوران الهواء بشكل فعال ، بحيث يتم تشتيت الرطوبة بشكل جيد ، مما يقلل إلى حد كبير من احتمال حدوث مشاكل مثل البق والفطريات وما إلى ذلك.
4)جميلة ودائمة
بعد المعالجة السطحية المعقدة،يمكن للمنتج تجنب ألم التنظيف الدوري،نسبة التكلفة والأداء هي الأعلى،حياة كل مروحة يمكن أن تصل إلى أكثر من 10 سنوات.

توفير الطاقة

الطاقة المسموح بها للمحرك على المروحة هي 1.5KW، كل مروحة يمكن أن تغطي 1000 متر مربع مساحة العمل، 8 ساعات في اليوم، هو مجرد 10 درجة الطاقة استهلاك الطاقة،مقارنة بمروحة صغيرة نموذجية ومكيف الهواء ذو استهلاك طاقة عالية، يمكن أن يطلق على مروحة السقف الصناعية الكبيرة نموذج توفير الطاقة، يمكن أن تقلل كثيرا من تكلفة التشغيل الخاص بك.
مبدأ العمل:
مروحة السقف الكبيرة هي سلسلة من المنتجات التي تم تطويرها خصيصا لتوفير الطاقة، وتحسين بيئة العمل.التبريد ليس الطريقة الوحيدة لتحقيق تأثير التبريد والراحةمساحة المروحة التي يمكن أن تنفجر تحددها بعد قطرها، ولكن ليس لها علاقة بسرعتها.المروحة الصناعية ذات القطر الكبير والسرعة المنخفضة تجمع بين كل هذه الخصائص.
بعد سنوات من البحث والتنقيب عن طريق دمج التكنولوجيا الطيرانية المتقدمة في الخارج، ونحن داي سين وضعت نوع من شفرات المروحة مع أداء متميز،يتماشى مع النسيم المستمر والصامت عن طريق الدوران البطيءحجم الهواء الكبير الناتج عن شفراتها الفريدة وذات الكفاءة العالية يدفع إلى أسفل، وبالتالي يتم بناء مخرج المروحة شبه مثالي.
وهو يدفع كميات كبيرة من تدفق الهواء إلى الأرض، ويقوم بتصميم تدفق هواء مرتفع يتحرك أفقيا، وبالتالي يولد تدفق هواء شامل.الميزة هي تغطية الأرض الكلية وتداول الهواء ثلاثي الأبعاد.
سرعة الرياح التي تنتجها"مروحة السقف الصناعية الكبيرة"حوالي 1-3m/s،حسب تماماً حسب أفضل شعور بالتبريد عندما يمر تدفق الهواء عبر جلد الإنسان. تدفق الهواء القوي جداً يجعل الناس يشعرون بالتوتر،شعور بالنفخ مباشرة،السرعة العالية جداً لتدفق الهواء تجعل الناس يصابون بالدوار أيضاًفقط من خلال تبخر الجلد يجمع سرعة الرياح، يمكن أن تجعل الناس جميلة'الشعور بالبرد

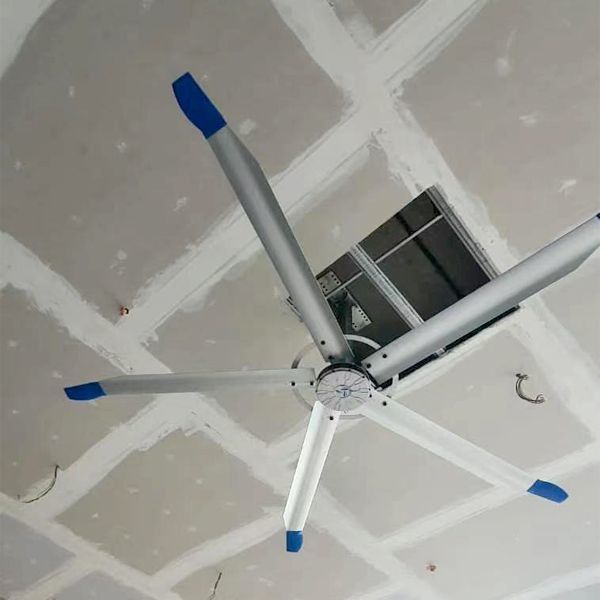

Large Hvls Industrial Ceiling Fan Application in Inner Basketball Sports Center

"ديزين"المعيار التقني لمروحة السقف الصناعية
عامة
رقم النموذج ------------------------------------------------------------------DS-73
وضع التشغيل -------------------------------------------------------- التشغيل إلى الأمام
قطر ---------------------------------------------------------------------------- 24 قدم / 7.3 متر
أسلوب الشفرة ---------------------------------------------------------------------------- الطرف الجوي/أوب
عدد الشفرات ---------------------------------------------------- 6
قوة الحصان الاسمية 2.0 حصان / 1.5 كيلوواط
الوزن المتدلى (المتوسط) -------------------------------------- 156 كجم
وزن الشحن (بما في ذلك صندوق التحكم، أجهزة التثبيت) (المتوسط) 186 كجم
الحد الأقصى لـ 60 dB
(* تم الحصول على قيم dB عن طريق الاختبار. قد تختلف قيم التطبيقات / التثبيت المحددة.

الأداء (في الحد الأقصى للسرعة)
النزوح (fwd، الهبوب) ---------- 16800 CMM ((m3/min)
السرعة القصوى 50 دورة في الدقيقة
استهلاك الطاقة @ الحد الأقصى للسرعة ----------------------- 1.5 كيلوواط
الكفاءة @ 100٪ الحد الأقصى السرعة ------------------------------ 8.53CMM / واط
الحد الأقصى للمساحة الفعالة(تختلف وفقا لارتفاعات مختلفة للتركيب، وكذلك تحت العقبات)---- 600-1400 متر مربع
المسافة الصناعية النموذجية ---------------------------------------------12-40 متر

أجهزة تركيب
الصمام القياسي
مشبك I-Beam العالمي مع مفصل دوار و 250mm Drop
مصعد الغلام (اختياري) أقواس مع مفصل الدوران و200MM إسقاط

إضافية انخفاض امتدادات (بيو) ---- ما يصل إلى 2m في 20cm الزيادات
المحرك
محرك العدادات --------------------------------------------------- CV40-30-1500
هيكل المحامل ------------------------------------------------------- محامل SKF للحمولة الثقيلة
عمر التصميم -------------------------------------------- 12 سنة
HP --------------------------------------------------- 2 / 1.5 كيلوواط
درجة حرارة التشغيل المحيطة -------- -20 درجة مئوية إلى +40 درجة مئوية
فئة العزل H
درجة الحماية IP 55
حالة العمل S 1
عامل الخدمة 0.8/0.78
علبة التروس
النوع -------------------------------------------------------------------- محرك محرك مزدوج
فترة الخدمة _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ الدهون التشحيمة للدراجات الاصطناعية ، خالية من الصيانة
لوحة تحكم المحرك
الطاقة القياسية و أقصى امبريال استهلاك - 220 فولت AC 2Ø (16A) أو 380 AC 3Ø (20A)
ضوء إشارة الطاقة
مرشح الخط اللاسلكي
مكسّر الهواء (شنايدر) 220V1Ø 16A 380V3Ø16A
كابل محرك القيادة VFD -----------------RVV1*
محول التردد
جهاز تحكم التردد بدون قطب,(1.5 كيلوواط) معدل 380 فولت/220 فولت
مكونات السلامة
مسدس التحول
الهيكل الميكانيكي لمكافحة السقوط
كابل فولاذ مغلف بالبلاستيك
وصلات الحفاظ على الشفرة (6) ، كابل الأمان ، أسلاك الرجل (تثبيت السقف فقط)
مسامير عالية المقاومة ومحاور مضادة للانزلاق من 8.8,10.9، 12.9 درجة للمباني المختلفة.
الضمان
سنة واحدة من الضمان على المحرك والشفرة وصندوق التروس و لوحة التحكم

نموذج المنتج

	النموذج	الجهد	القوة	قطرها	السرعة القصوى	حجم	الضوضاءالدرجة	الوزن
فانشين سيلز	(دي إس 7)3	220V/380V	1.5 كيلوواط	7.3M	50	16800m3/min	≤60	156 كجم
	(دي إس 6)6	220V/380V	1.5 كيلوواط	6.6M	55	12862m3/min	≤60	151 كجم
	(دي إس 6)0	220V/380V	1.5 كيلوواط	6.0M	60	12261m3/min	≤60	148 غرام
	(دي إس 5)4	220V/380V	1.5 كيلوواط	5.4M	65	11963 متر3/دقيقة	≤60	144 كجم
فانكسينغسلسلة	(دي إس 4)8	220 فولت	0.75 كيلوواط	4.8M	75	10675m3/min	≤40	60 كجم
	(دي إس 4)2	220 فولت	0.52 كيلوواط	4.2M	85	5213m3/min	≤40	56 كجم
	(دي إس 3)6	220 فولت	0.40 كيلوواط	3.6M	95	3326m3/min	≤40	52 كجم
	(دي إس 3)0	220 فولت	0.35 كيلوواط	3.0M	120	2673 متر3/دقيقة	≤40	48 كجم

تكوين المكون الرئيسي

★جهاز القيادة

•فانشينالمروحة سلسلة تعتمد تايوان / ألمانيا محرك علبة التروس

•فانكسينغسلسلة تعتمد أول فرشاة غير الكربون في الصناعة، عزم كبير، محرك محرك DC، استبدال خفض سرعة المحرك التقليدية، وتحقيق تكامل عالية،تحسين موثوقية وكفاءة النقل
★جهاز التحكم

•فانشينالمروحة سلسلة تعتمد تايوان / ألمانيا العلامة التجارية عاكسبدون خطوةتغيير السرعة (تحكم مضاد للانفجار اختياري) لتكوين مفك الدوائرالتيار الزائدحماية من الإفراط في الحمل، ومروحة التبريد والمكونات الأخرى

•فانكسينغسلسلة المروحة تعتمد جهاز تحكم خاص بدون فرشاة
★شفرة المروحة

•مادة شفرة المروحة تعتمد المعالجة T6 سبيكة الألومنيوم المغنيسيوم، مقاومة للتآكل، قوة عالية، صلابة عالية

•برنامج محاكاة السوائل المتقدم (CFD) محاكاة واختبار نفق الهواء، بما يتماشى مع مكافحة التعب الجوي؛

•مع وظيفة تأخير البدء ، يتم تقليل الحمل والتأثير من المحرك إلى حد كبير ، وحياة الخدمة طويلةإيه

★مكونات الهيكل

•يتم تشكيل الأجزاء الهيكلية بواسطة ليزر Q235B ، مع ثني هيكل الصلبة ، والجزء الأكثر سمكًا هو 8 مم.

•يتم استخدام المسامير الصلبة ذات القوة العالية والمكسرات المضادة للنزول للمسامير.

•سلك الفولاذ الحبل والبناء التوتر turnbuckle لتحقيق الاستقرار المروحة ضد السقوط

• الهيكل المتكامل يمكن أن يمنع خطر الكسر، والهيكل المضاد للسقوط يمكن أن يتجنب عيوب المسامير، ويمكن إسقاط الهيكل،تصميم ترتيب الثقوب في هيكل الخشب المقاوم يمكن أن يمنع الانزلاق، الهيكل القابل للتعديل مناسبة لأي ظروف التثبيت، ويمكن ضبط حفرة الخصر القابل للتعديل على شكل قوس لضمان مستوى الطائرة من الهيكل شاشة الشفرة

مقارنة ثلاث طرق التبريد في مصنع 1000 متر مربع

وضع التبريد	كمية	الطاقة/الوحدة	قوة عالية	المقارنة العامة
مكيف الهواء المركزي	1	80 كيلوواط	80 كيلوواط	يجب عزل الجدران والأبواب والنوافذ للمصنع. تكلفة الاستثمار لمرة واحدة للمعدات مرتفعة.وتكلفة الصيانة لاستبدال عنصر المرشح وإضافة المبرد مرتفعة
مروحة صناعية تقليدية	40	0.3 كيلوواط	12 كيلوواط	يقتصر تثبيت المروحة الجدارية التقليدية على الجدران والعمدات. خطوط الكهرباء للمروحة الأرضية منتشرة ، مما يحتوي على مخاطر أمنية محتملة.ليس من الآمن لأعضاء الموظفين أن يخلطوا الشعر في شفرات المروحة، الذي يحتل مساحة صغيرة ويغطي حياة خدمة قصيرة
7.3Mمروحة السقف الصناعية الكبيرة	1	1.5 كيلوواط	1.5 كيلوواط	مساحة تغطية كبيرة ، عمر خدمة طويل ، تكلفة صيانة منخفضة ، التثبيت لا يشغل مساحة ورشة العمل ، السلامة وحماية البيئة

استهلاك الطاقة من مروحة السقف الصناعية الكبيرة هو حوالي 1 / 50 من تلك من مكيف الهواء المركزي و 1 / 10 من تلك من مروحة الحائط الصناعية التقليدية

*** أماكن مناسبة للتثبيت: أي بنية عالية بما فيه الكفايةالمصنع، الرياضة مركز، لوجستية مكان، سيارةإصلاحورش العمل، السوبر ماركت، المطار,حزمةورشة عمل،حيوانالتقطيعالصناعة،أيأنواعقاعة، كماوكذلك مركز اللياقة البدنية الخ
*** ارتفاع التثبيت: "فانشينمنتجات سلسلة من 6 أمتار إلى 20 أمتار
"فانكسينغالمنتجات المتسلسلة من 3 إلى 6 أمتار ارتفاع.
***حلول للأنواع الرئيسية الثلاثة من هياكل التثبيت كما هو موضح في الصور أعلاه.

توجد أشكال مختلفة من الهياكل المبانية. نحن نقدم لك طرق تركيب ثلاثة هياكل شائعة (الشكل الأيمن):

تدفق الهواء من المروحة

تطبيقات العملاء النموذجية
