تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: daisen
إصدار الشهادات: RoHS, ISO, UL, CE, SGS
رقم الموديل: DS
شروط الدفع والشحن
الحد الأدنى لكمية: 1PCS
الأسعار: Negotiation
تفاصيل التغليف: خشبي
وقت التسليم: 3 أيام
شروط الدفع: خطاب الاعتماد، T/T، غرام المال
رقم الطراز: |
ديكس-73 |
العلامة التجارية: |
DS |
الأصل: |
الصين |
الرمز السريع: |
8414591000 |
الميناء: |
شنتشن، الصين |
حزمة النقل: |
خشبي |
المواد: |
الألومنيوم |
استخدام: |
لمكيف الهواء، للتبريد، والتهوية |
اتجاه التدفق: |
التدفق المحوري |
الضغط: |
ضغط منخفض |
إصدار الشهادات: |
RoHS, ISO, UL, CE, SGS |
المواصفات: |
القطر 7.3 متر |
رقم الطراز: |
ديكس-73 |
العلامة التجارية: |
DS |
الأصل: |
الصين |
الرمز السريع: |
8414591000 |
الميناء: |
شنتشن، الصين |
حزمة النقل: |
خشبي |
المواد: |
الألومنيوم |
استخدام: |
لمكيف الهواء، للتبريد، والتهوية |
اتجاه التدفق: |
التدفق المحوري |
الضغط: |
ضغط منخفض |
إصدار الشهادات: |
RoHS, ISO, UL, CE, SGS |
المواصفات: |
القطر 7.3 متر |
وظيفة المروحة:
1) التهوية
المروحة تحسّن تبادل الهواء في الفضاء بأكمله، تصميمها السريع المثالي يمكنه أن ينتج رياح ثلاثية الأبعاد بسرعة 2-3m/s، ويجعلك تشعر بأنك تستمتع بنظام النسيم الطبيعي.إنه يُساعد على تشتيت الدخان، الرطوبة، ثاني أكسيد الكربون والهواء الضعيف مع ارتفاع الجاذبية النوعية.
2) الراحة
من السهل التشغيل، نظام التحكم يتبنى أحدث نظام تحكم محول التردد بدون قطب.واجهة التشغيل الإنسانية يسمح لك أيضا التمتع بجمال الإلكترونية والميكانيكية تحقيق الحياة.
لأنه يمكن أن ينتج حجمًا كبيرًا من الهواء ، وتعزيز دوران الهواء بشكل فعال ، بحيث يتم تشتيت الرطوبة بشكل جيد ، مما يقلل إلى حد كبير من احتمال حدوث مشاكل مثل البق والفطريات وما إلى ذلك.
4) جميلة ودائمة
بعد المعالجة السطحية المعقدة،يمكن للمنتج تجنب ألم التنظيف الدوري،نسبة التكلفة والأداء هي الأعلى،حياة كل مروحة يمكن أن تصل إلى أكثر من 10 سنوات.
الطاقة المسموح بها للمحرك على المروحة هي 1.5 كيلوواط، كل مروحة يمكن أن تغطي 1000 متر مربع مساحة العمل، 8 ساعات في اليوم، هو مجرد 10 درجة الطاقة استهلاك الطاقة،مقارنة بمروحة صغيرة نموذجية ومكيف الهواء ذو استهلاك طاقة عالية، يمكن أن يطلق على مروحة السقف الصناعية الكبيرة نموذج توفير الطاقة، يمكن أن تقلل كثيرا من تكلفة التشغيل الخاص بك.
مبدأ العمل:
مروحة السقف الكبيرة هي سلسلة من المنتجات التي تم تطويرها خصيصا لتوفير الطاقة، وتحسين بيئة العمل.التبريد ليس الطريقة الوحيدة لتحقيق تأثير التبريد والراحةمساحة المروحة التي يمكن أن تنفجر تحددها بعد قطرها، ولكن ليس لها علاقة بسرعتها.المروحة الصناعية ذات القطر الكبير والسرعة المنخفضة تجمع بين كل هذه الخصائص.
بعد سنوات من البحث والتنقيب، من خلال دمج التكنولوجيا الطيرانية المتقدمة في الخارج، ونحن داي سين وضعت نوع من شفرات المروحة مع أداء متميز،يتماشى مع النسيم المستمر والصامت عن طريق الدوران البطيءحجم الهواء الكبير الناتج عن شفراتها الفريدة وذات الكفاءة العالية يدفع إلى أسفل، وبالتالي يتم بناء مخرج المروحة شبه مثالي.
وهو يدفع كميات كبيرة من تدفق الهواء إلى الأرض، ويقوم بتصميم تدفق هواء مرتفع يتحرك أفقيا، وبالتالي يولد تدفق هواء شامل.الميزة هي تغطية الأرض الكلية وتداول الهواء ثلاثي الأبعاد.
سرعة الرياح الناتجة عن "مروحة السقف الصناعية الكبيرة" هي حوالي 1-3m / s،حسب بالكامل وفقًا لأفضل شعور بالتبريد عندما يمر تدفق الهواء عبر جلد الإنسان.تدفق الهواء القوي جداً يجعل الناس يشعرون بالتوترالشعور بالنفخ مباشرة، سرعة عالية جدا من تدفق الهواء أيضا يجعل الناس يصابون بالدوار، فقط من خلال تبخير الجلد يجمع سرعة النسيم، يمكن أن تجعل شعور الناس بالبرد أكثر جمالا.
المعيار التقني لمروحة السقف الصناعية "DAISEN"
عامة
رقم النموذج ---------------------------------------------------------- DX-73
وضع التشغيل -------------------------------------------------------- التشغيل إلى الأمام
قطر ---------------------------------------------------------------------------- 24 قدم / 7.3 متر
أسلوب الشفرة ---------------------------------------------------------------------------- الطرف الجوي/أوب
عدد الشفرات ---------------------------------------------------- 6
قوة الحصان الاسمية 2.0 حصان / 1.5 كيلوواط
الوزن المتدلى (المتوسط) 106 كجم
وزن الشحن (بما في ذلك صندوق التحكم، أجهزة التثبيت) (المتوسط) 126 كجم
الحد الأقصى لـ 60 dB
* تم الحصول على قيم دبي من خلال الاختبار. قد تختلف قيم التطبيقات / التثبيت المحددة.
الأداء (في السرعة القصوى)
النزوح (fwd، الهبوب) ---------- 16800 CMM ((m3/min)
السرعة القصوى 50 دورة في الدقيقة
استهلاك الطاقة @ الحد الأقصى للسرعة ----------------------- 1.5 كيلوواط
الكفاءة @ 100٪ الحد الأقصى السرعة ------------------------------ 8.53CMM / واط
الحد الأقصى للمساحة الفعالة ((تختلف حسب ارتفاعات التثبيت المختلفة، وكذلك تحت العقبات) -- 600-1400 م2
المسافة الصناعية النموذجية ---------------------------------------------12-40 متر
أجهزة تركيب
الصمام القياسي
مشبك I-Beam العالمي مع مفصل دوار و 250mm Drop
مصعد الغلام (اختياري) أقواس مع / المفاصل الدورية و 200MM إسقاط
إضافية انخفاض امتدادات (بيو) ---- ما يصل إلى 2m في 20cm الزيادات
المحرك
محرك PMSM --------------------------------------------------- CV40-30-1500
هيكل المحامل ------------------------------------------------------- محامل SKF للحمولة الثقيلة
عمر التصميم -------------------------------------------- 12 سنة
HP --------------------------------------------------- 2 / 1.5 كيلوواط
درجة حرارة التشغيل المحيطة -------- -20 درجة مئوية إلى +40 درجة مئوية
فئة العزل H
درجة الحماية IP 55
حالة العمل S 1
عامل الخدمة 0.8/0.78
لوحة تحكم المحرك (MCP)
الطاقة القياسية و أقصى امبريال استهلاك - 220 فولت AC 2Ø (16A)
ضوء إشارة الطاقة
مرشح الخط اللاسلكي اللاسلكي
مكسّر الهواء (شنايدر) 220V1Ø 16A 380V3Ø16A
كابل محرك القيادة VFD -----------------RVV1*
محول التردد
جهاز تحكم تردد بدون قطب، ((1.5KW) في 380V/220V
مكونات السلامة
مسدس التحول
الهيكل الميكانيكي لمكافحة السقوط
كابل فولاذ مغلف بالبلاستيك
وصلات الحفاظ على الشفرة (6) ، كابل الأمان ، أسلاك الرجل (تثبيت السقف فقط)
مسامير عالية المقاومة ومحاور مضادة للانزلاق من 8.8,10.9، 12.9 درجة للمباني المختلفة.
الضمان
سنة واحدة من الضمان على المحرك والشفرة وصندوق التروس و لوحة التحكم
نموذج المنتج
| السلسلة | النموذج | أرقام الشفرات | الجهد | القوة | قطرها | وضع القيادة | السرعة القصوى | الحجم القصوى للهواء | مساحة تغطية أقصى ((m2) | مناسبة لارتفاع التثبيت ((m) | مستوى الضوضاء | الوزن الصافي |
| سلسلة فانكسينغ (محرك PMSM) |
ديكس-73 | 6 | 220 فولت | 1.5 كيلوواط | 7.3M (24FT) | محرك مباشر بدون فرشاة | 50 دورة في الدقيقة | 888000 متر3/ساعة | 1200 | 7~18 | ≤38 ديسيبل | 106 كجم |
| (دي إكس 6)7 | 6 | 220 فولت | 1.2 كيلوواط | 6.7M (22FT) | محرك مباشر بدون فرشاة | 55 دورة في الدقيقة | 822000 متر3/ساعة | 1000 | 6 ~ 15 | ≤38 ديسيبل | 100 كجم | |
| (دي إكس 6)1 | 6 | 220 فولت | 1.0 كيلوواط | 6.1M (20FT) | محرك مباشر بدون فرشاة | 60 دورة في الدقيقة | 774000 متر3/ساعة | 800 | 6~13 | ≤38 ديسيبل | 94 كجم | |
| ديكس-55 | 6 | 220 فولت | 0.75 كيلوواط | 5.5M (18FT) | محرك مباشر بدون فرشاة | 65 دورة في الدقيقة | 732000 متر3/ساعة | 600 | 5~11 | ≤38 ديسيبل | 72 كجم | |
| (دي إكس 4)9 | 6 | 220 فولت | 0.7 كيلوواط | 4.9M (16FT) | محرك مباشر بدون فرشاة | 68دورة في الدقيقة | 690000 متر3/ساعة | 450 | 5 ~ 9 | ≤38 ديسيبل | 68 كجم | |
| (دي إكس 4)2 | 5 | 220 فولت | 0.6 كيلوواط | 4.2M (14FT) | محرك مباشر بدون فرشاة | 75 دورة في الدقيقة | 636000 متر3/ساعة | 300 | 4 ~ 7 | ≤38 ديسيبل | 64 كجم | |
| (دي إكس 3)6 | 5 | 220 فولت | 0.3 كيلوواط | 3.6M (12FT) | محرك مباشر بدون فرشاة | 90 دورة في الدقيقة | 393600 متر3/ساعة | 250 | 4 ~ 6 | ≤45 ديسيبل | 42 كجم | |
| (دي إكس 3)0 | 5 | 220 فولت | 0.2 كيلوواط | 3.0M (10FT) | محرك مباشر بدون فرشاة | 100 دورة في الدقيقة | 331800 متر3/ساعة | 200 | 4 ~ 5 | ≤45 ديسيبل | 38 كجم | |
| (دي إكس 2)4 | 5 | 220 فولت | 0.15 كيلوواط | 2.4M (8FT) | محرك مباشر بدون فرشاة | 100 دورة في الدقيقة | 273000 متر3/ساعة | 200 | 4 ~ 5 | ≤45 ديسيبل | 34 كجم |

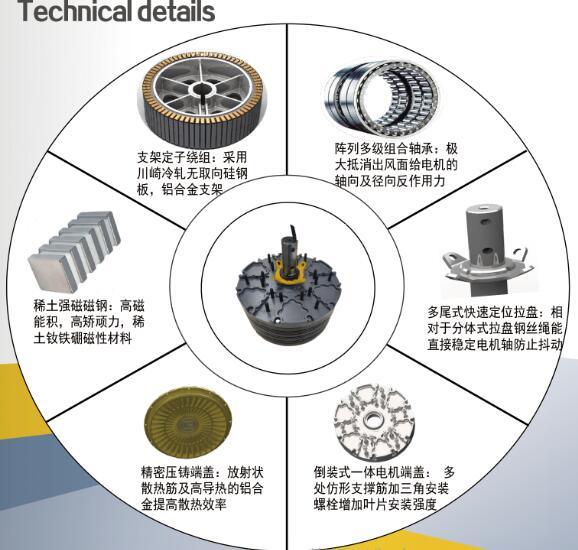

تكوين المكون الرئيسي
★جهاز القيادة
•مروحة سلسلة فينغشن تعتمد محرك علبة التروس التايوانية/الألمانية
• سلسلة فينغسينغ تعتمد أول فرشاة غير الكربونية في الصناعة ، عزم دورة كبيرة ، محرك محرك DC ، يحل محل خفض سرعة المحرك التقليدي ، ويحقق تكاملًا عاليًا ،تحسين موثوقية وكفاءة النقل
★جهاز التحكم
• يستخدم مروحة سلسلة فينغشين تغيير سرعة غير متدرج من عبارة تايوان / ألمانيا (تحكم مضاد للانفجار اختياري) لتهيئة حماية فائقة التيار في مفكك الدوائر ،مروحة تبريد ومكونات أخرى
•مروحة سلسلة فينغسينغ تعتمد جهاز تحكم خاص خال من الفرشاة
★شفرة المروحة
•مادة شفرة المروحة تعتمد معالجة T6 من سبيكة المغنيسيوم والألومنيوم، مقاومة للتآكل، قوة عالية، صلابة عالية
•برنامج محاكاة السوائل المتقدم، محاكاة CFD واختبار نفق الهواء، بما يتماشى مع مكافحة التعب الجوي؛
•مع وظيفة تأخير بدء التشغيل ، يتم تقليل حمولة ومؤثرات المحرك بشكل كبير ، وتطول عمر الخدمة
★ مكونات الهيكل
• يتم تشكيل الأجزاء الهيكلية بواسطة ليزر Q235B ، مع ثني هيكل الصلبة ، وأثقل جزء هو 8 مم.
• تستخدم المسامير الصلبة ذات المقاومة العالية والمحار مضادة للنزلق للمسامير.
• هيكل التوتر الحديدي الحديدي والحبل الدوار لتثبيت المروحة ضد السقوط
• يمكن للهيكل المتكامل منع خطر الكسر ، ويمكن لهيكل الارتباط المضاد للسقوط تجنب عيوب المسامير ، ويمكن إسقاط الهيكل ،تصميم ترتيب الثقوب في هيكل الخشب المقاوم يمكن أن يمنع الانزلاق، الهيكل القابل للتعديل مناسبة لأي ظروف التثبيت، ويمكن ضبط حفرة الخصر القابلة للتعديل على شكل قوس لضمان مستوى الطائرة من الهيكل شاشة الشفرة
مقارنة ثلاث طرق التبريد في مصنع 1000 متر مربع
| وضع التبريد | كمية | الطاقة/الوحدة | قوة عالية | المقارنة العامة |
| مكيف الهواء المركزي | 1 | 80 كيلوواط | 80 كيلوواط | يجب عزل الجدران والأبواب والنوافذ في المصنع. تكلفة الاستثمار لمرة واحدة من المعدات مرتفعة.وتكلفة الصيانة لاستبدال عنصر المرشح وإضافة المبرد مرتفعة |
| مروحة صناعية تقليدية | 40 | 0.3 كيلوواط | 12 كيلوواط | يقتصر تثبيت المروحة الجدارية التقليدية على الجدران والعمدات. خطوط الكهرباء للمروحة الأرضية منتشرة ، مما يحتوي على مخاطر أمنية محتملة.ليس من الآمن لأعضاء الموظفين أن يخلطوا الشعر في شفرات المروحة، الذي يحتل مساحة صغيرة ويغطي حياة خدمة قصيرة |
| 7.3M مروحة السقف الصناعية الكبيرة | 1 | 1.5 كيلوواط | 1.5 كيلوواط | مساحة تغطية كبيرة ، عمر خدمة طويل ، تكلفة صيانة منخفضة ، التثبيت لا يشغل مساحة ورشة العمل ، السلامة وحماية البيئة |
استهلاك الطاقة من مروحة السقف الصناعية الكبيرة هو حوالي 1 / 50 من تلك من مكيف الهواء المركزي و 1 / 10 من تلك من مروحة الحائط الصناعية التقليدية
*** أماكن مناسبة للتركيب: أي بنية عالية بما فيه الكفاية من المصنع، المركز الرياضي، مكان الخدمات اللوجستية، ورشات صيانة السيارات، السوبر ماركت، المطار، ورشة التغليف، صناعة تربية الحيوانات،أي نوع من القاعاتوكذلك مركز اللياقة البدنية الخ
*** ارتفاع التثبيت: منتجات سلسلة "فينغشن" لارتفاع 6 أمتار إلى 20 متراً.
منتجات سلسلة "فينغشينغ" من ارتفاع 3 إلى 6 أمتار
***حلول للأنواع الرئيسية الثلاثة من هياكل التثبيت كما هو موضح في الصور أعلاه.
توجد أشكال مختلفة من الهياكل المبانية. نحن نقدم لك طرق تركيب ثلاثة هياكل شائعة (الشكل الأيمن):

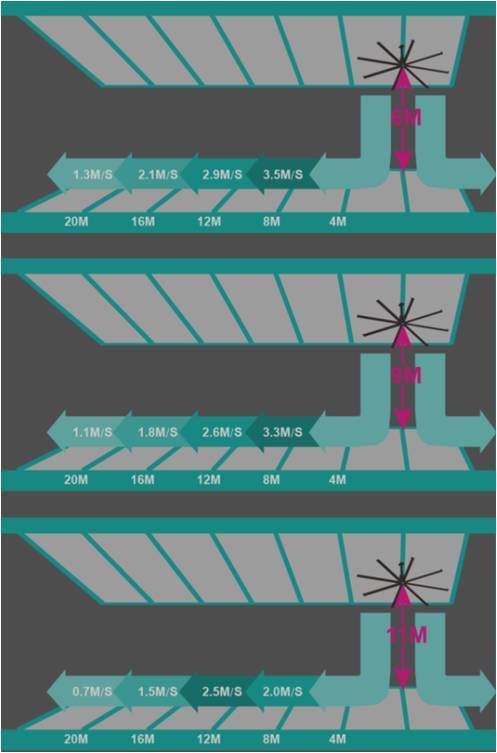

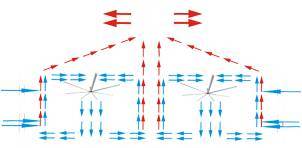

تدفق الهواء من المروحة

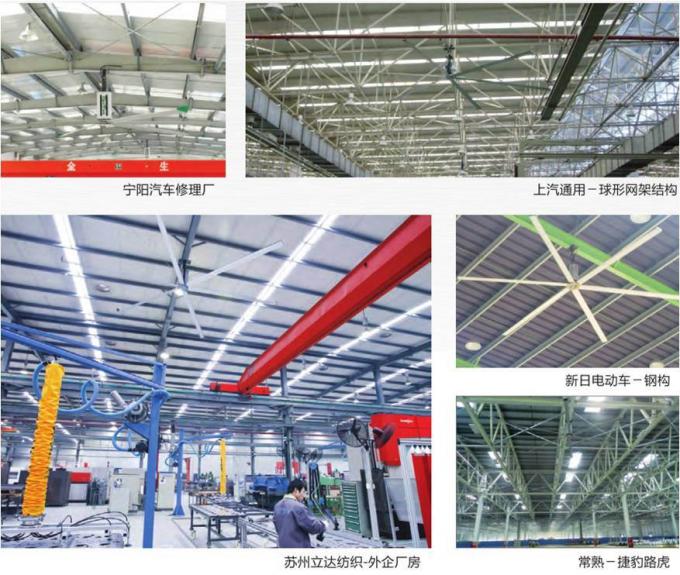

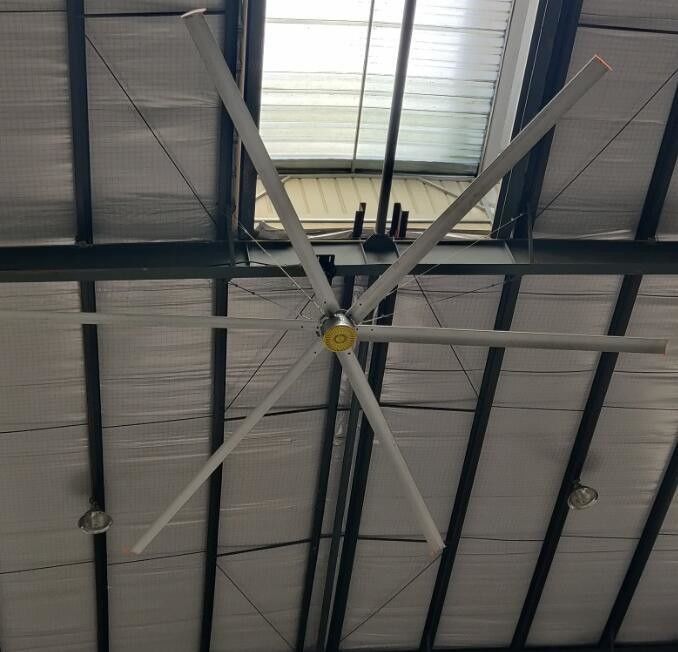

تطبيقات العملاء النموذجية
فيديو
