وصف المنتج

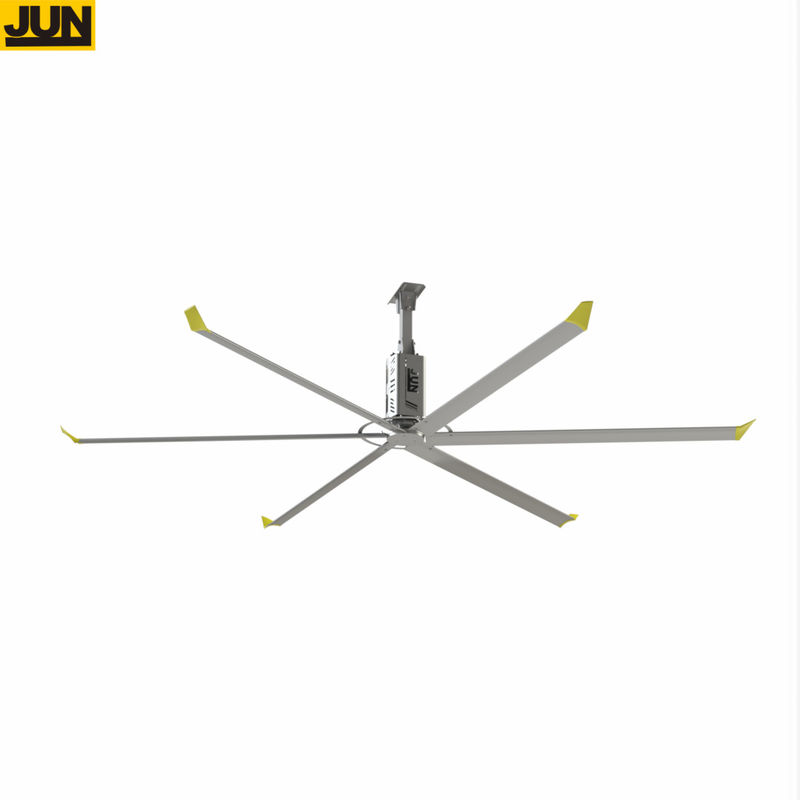

الرياح التي تهب من مروحة السقف الصناعية الكبيرة تبدو وكأنها نظام نسيم طبيعي، سرعة الرياح هي أفضل شعور بارد للبشرة البشرية.توفير بيئة عمل ملائمة للموظفين في الصيف الحاروبالتالي تحسين كفاءة الإنتاج.
وظيفة المروحة:
1)التهوية
المروحة تحسّن تبادل الهواء في الفضاء بأكمله، تصميمها السريع المثالي يمكنه أن ينتج رياح ثلاثية الأبعاد بسرعة 2-3m/s، ويجعلك تشعر بأنك تستمتع بنظام النسيم الطبيعي.إنه يُساعد على تشتيت الدخان، الرطوبة، ثاني أكسيد الكربون والهواء الضعيف مع ارتفاع الجاذبية النوعية.
2)الراحة
من السهل التشغيل، نظام التحكم يتبنى أحدث نظام تحكم محول التردد بدون قطب.واجهة التشغيل الإنسانية يسمح لك أيضا التمتع بجمال الإلكترونية والميكانيكية تحقيق الحياة.- إزالة الرطوبة
لأنه يمكن أن ينتج حجمًا كبيرًا من الهواء ، وتعزيز دوران الهواء بشكل فعال ، بحيث يتم تشتيت الرطوبة بشكل جيد ، مما يقلل إلى حد كبير من احتمال حدوث مشاكل مثل البق والفطريات وما إلى ذلك.
4)جميلة ودائمة
بعد المعالجة السطحية المعقدة،يمكن للمنتج تجنب ألم التنظيف الدوري،نسبة التكلفة والأداء هي الأعلى،حياة كل مروحة يمكن أن تصل إلى أكثر من 10 سنوات.- توفير الطاقة
الطاقة المسموح بها للمحرك على المروحة هي 1.5 كيلوواط، كل مروحة يمكن أن تغطي 1000 متر مربع مساحة العمل، 8 ساعات في اليوم، هو مجرد 10 درجة الطاقة استهلاك الطاقة،مقارنة بمروحة صغيرة نموذجية ومكيف الهواء ذو استهلاك طاقة عالية، يمكن أن يطلق على مروحة السقف الصناعية الكبيرة نموذج توفير الطاقة، يمكن أن تقلل كثيرا من تكلفة التشغيل الخاص بك.
مبدأ العمل:
مروحة السقف الكبيرة هي سلسلة من المنتجات التي تم تطويرها خصيصا لتوفير الطاقة، وتحسين بيئة العمل.التبريد ليس الطريقة الوحيدة لتحقيق تأثير التبريد والراحةمساحة المروحة التي يمكن أن تنفجر تحددها بعد قطرها، ولكن ليس لها علاقة بسرعتها.المروحة الصناعية ذات القطر الكبير والسرعة المنخفضة تجمع بين كل هذه الخصائص.
بعد سنوات من البحث والتنقيب، من خلال دمج التكنولوجيا الطيرانية المتقدمة في الخارج، ونحن داي سين وضعت نوع من شفرات المروحة مع أداء متميز،يتماشى مع النسيم المستمر والصامت عن طريق الدوران البطيءحجم الهواء الكبير الناتج عن شفراتها الفريدة وذات الكفاءة العالية يدفع إلى أسفل، وبالتالي يتم بناء مخرج المروحة شبه مثالي.
وهو يدفع كميات كبيرة من تدفق الهواء إلى الأرض، ويقوم بتصميم تدفق هواء مرتفع يتحرك أفقيا، وبالتالي يولد تدفق هواء شامل.الميزة هي تغطية الأرض الكلية وتداول الهواء ثلاثي الأبعاد.
سرعة الرياح التي تنتجها"مروحة السقف الصناعية الكبيرة"حوالي 1-3m/s،حسب تماماً حسب أفضل شعور بالتبريد عندما يمر تدفق الهواء عبر جلد الإنسان. تدفق الهواء القوي جداً يجعل الناس يشعرون بالتوتر،شعور بالنفخ مباشرة،السرعة العالية جداً لتدفق الهواء تجعل الناس يصابون بالدوار أيضاًفقط من خلال تبخر الجلد يجمع سرعة الرياح، يمكن أن تجعل الناس جميلة'الشعور بالبرد
"ديزين"المعيار التقني لمروحة السقف الصناعيةعامةرقم النموذج ------------------------------------------------------------------DS-73وضع التشغيل -------------------------------------------------------- التشغيل إلى الأمامقطر ---------------------------------------------------------------------------- 24 قدم / 7.3 مترأسلوب الشفرة ---------------------------------------------------------------------------- الطرف الجوي/أوبعدد الشفرات ---------------------------------------------------- 6قوة الحصان الاسمية 2.0 حصان / 1.5 كيلوواطالوزن المتدلى (المتوسط) -------------------------------------- 156 كجموزن الشحن (بما في ذلك صندوق التحكم، أجهزة التثبيت) (المتوسط) 186 كجمالحد الأقصى لـ 60 dB (* تم الحصول على قيم dB عن طريق الاختبار. قد تختلف قيم التطبيقات / التثبيت المحددة.الأداء (في السرعة القصوى)النزوح (fwd، الهبوب) ---------- 16800 CMM ((m3/min)السرعة القصوى 50 دورة في الدقيقةاستهلاك الطاقة @ الحد الأقصى للسرعة ----------------------- 1.5 كيلوواطالكفاءة @ 100٪ الحد الأقصى السرعة ------------------------------ 8.53CMM / واطالحد الأقصى للمساحة الفعالة(تختلف وفقا لارتفاعات مختلفة للتركيب، وكذلك تحت العقبات)---- 600-1400 متر مربعالمسافة الصناعية النموذجية ---------------------------------------------12-40 مترأجهزة تركيبالصمام القياسيمشبك I-Beam العالمي مع مفصل دوار و 250mm Dropمصعد الغلام (اختياري) أقواس مع / المفاصل الدورية و 200MM إسقاطإضافية انخفاض امتدادات (بيو) ---- ما يصل إلى 2m في 20cm الزياداتالمحركمحرك العدادات --------------------------------------------------- CV40-30-1500هيكل المحامل ------------------------------------------------------- محامل SKF للحمولة الثقيلةعمر التصميم -------------------------------------------- 12 سنةHP --------------------------------------------------- 2 / 1.5 كيلوواطدرجة حرارة التشغيل المحيطة -------- -20 درجة مئوية إلى +40 درجة مئويةفئة العزل Hدرجة الحماية IP 55حالة العمل S 1عامل الخدمة 0.8/0.78علبة التروسالنوع -------------------------------------------------------------------- محرك محرك مزدوجفترة الخدمة _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ الدهون التشحيمية للدراجات الاصطناعية ، خالية من الصيانةلوحة تحكم المحرك (MCP)الطاقة القياسية و أقصى امبريال استهلاك - 220 فولت AC 2Ø (16A) أو 380 AC 3Ø (20A)ضوء إشارة الطاقةمرشح الخط اللاسلكي اللاسلكيمكسّر الهواء (شنايدر) 220V1Ø 16A 380V3Ø16Aكابل محرك القيادة VFD -----------------RVV1*محول الترددجهاز تحكم التردد بدون قطب,(1.5 كيلوواط) معدل 380 فولت/220 فولتمكونات السلامةمسدس التحولالهيكل الميكانيكي لمكافحة السقوطكابل فولاذ مغلف بالبلاستيكوصلات الحفاظ على الشفرة (6) ، كابل الأمان ، أسلاك الرجل (تثبيت السقف فقط)مسامير عالية المقاومة ومحاور مضادة للانزلاق من 8.8,10.9، 12.9 درجة للمباني المختلفة.الضمانسنة واحدة من الضمان على المحرك والشفرة وصندوق التروس و لوحة التحكمنموذج المنتج
| | النموذج | الجهد | القوة | قطرها | السرعة القصوى | الحجم | الضوضاءالدرجة | الوزن |
| فانشين سيلز | (دي إس 7)3 | 220V/380V | 1.5 كيلوواط | 7.3M | 50 | 16800m3/min | ≤60 | 156 كجم |
| (دي إس 6)6 | 220V/380V | 1.5 كيلوواط | 6.6M | 55 | 12862m3/min | ≤60 | 151 كجم |
| (دي إس 6)0 | 220V/380V | 1.5 كيلوواط | 6.0M | 60 | 12261m3/min | ≤60 | 148 غرام |
| (دي إس 5)4 | 220V/380V | 1.5 كيلوواط | 5.4M | 65 | 11963 متر3/دقيقة | ≤60 | 144 كجم |
| فانكسينغسلسلة | (دي إس 4)8 | 220 فولت | 0.75 كيلوواط | 4.8M | 75 | 10675 متر3/دقيقة | ≤40 | 60 كجم |
| (دي إس 4)2 | 220 فولت | 0.52 كيلوواط | 4.2M | 85 | 5213m3/min | ≤40 | 56 كجم |
| (دي إس 3)6 | 220 فولت | 0.40 كيلوواط | 3.6M | 95 | 3326m3/min | ≤40 | 52 كجم |
| (دي إس 3)0 | 220 فولت | 0.35 كيلوواط | 3.0M | 120 | 2673m3/min | ≤40 | 48 كجم |
تكوين المكون الرئيسي
★جهاز القيادة•فانشينالمروحة سلسلة تعتمد تايوان / ألمانيا محرك علبة التروس
•فانكسينغسلسلة تعتمد أول فرشاة غير الكربون في الصناعة، عزم كبير، محرك محرك التيار المباشر، استبدال خفض سرعة المحرك التقليدية،تحسين موثوقية وكفاءة النقل
★جهاز التحكم
•فانشينالمروحة سلسلة تعتمد تايوان / ألمانيا العلامة التجارية عاكسبدون خطوةتغيير السرعة (تحكم مضاد للانفجار اختياري) لتكوين مفك الدوائرالتيار الزائدحماية الإفراط في الحمل، ومروحة التبريد والمكونات الأخرى
•فانكسينغسلسلة المروحة تبني جهاز تحكم خاص خالي من الفرشاة ★شفرة المروحة•مادة شفرة المروحة تعتمد المعالجة T6 سبيكة الألومنيوم المغنيسيوم، مقاومة للتآكل، قوة عالية، صلابة عالية
•برنامج محاكاة السوائل المتقدم (CFD) محاكاة واختبار نفق الهواء، بما يتماشى مع مكافحة التعب الجوي؛
•مع وظيفة تأخير البدء ، يتم تقليل الحمل والتأثير من المحرك إلى حد كبير ، وحياة الخدمة طويلةإيه
★مكونات الهيكل•يتم تشكيل الأجزاء الهيكلية بواسطة ليزر Q235B ، مع ثني هيكل الصلبة ، والجزء الأكثر سمكًا هو 8 مم.
•يتم استخدام المسامير الصلبة ذات القوة العالية والمكسرات المضادة للنزول للمسامير.
•سلك الفولاذ الحبل والبناء التوتر turnbuckle لتحقيق الاستقرار المروحة ضد السقوط
• الهيكل المتكامل يمكن أن يمنع خطر الكسر، والهيكل المضاد للسقوط يمكن أن يتجنب عيوب المسامير، ويمكن إسقاط الهيكل،تصميم ترتيب الثقوب في هيكل الخشب المقاوم يمكن أن يمنع الانزلاق، الهيكل القابل للتعديل مناسبة لأي ظروف التثبيت، ويمكن ضبط حفرة الخصر القابلة للتعديل على شكل قوس لضمان مستوى الطائرة من الهيكل شاشة الشفرة
مقارنة ثلاث طرق التبريد في مصنع 1000 متر مربع| وضع التبريد | كمية | الطاقة/الوحدة | قوة عالية | المقارنة العامة |
| مكيف الهواء المركزي | 1 | 80 كيلوواط | 80 كيلوواط | يجب عزل الجدران والأبواب والنوافذ في المصنع. تكلفة الاستثمار لمرة واحدة من المعدات مرتفعة.وتكلفة الصيانة لاستبدال عنصر المرشح وإضافة المبرد مرتفعة |
| مروحة صناعية تقليدية | 40 | 0.3 كيلوواط | 12 كيلوواط | يقتصر تثبيت المروحة الجدارية التقليدية على الجدران والعمدات. خطوط الكهرباء للمروحة الأرضية منتشرة ، مما يحتوي على مخاطر أمنية محتملة.ليس من الآمن لأعضاء الموظفين أن يخلطوا الشعر في شفرات المروحة، الذي يحتل مساحة صغيرة ويغطي حياة خدمة قصيرة |
| 7.3Mمروحة السقف الصناعية الكبيرة | 1 | 1.5 كيلوواط | 1.5 كيلوواط | مساحة تغطية كبيرة ، عمر خدمة طويل ، تكلفة صيانة منخفضة ، التثبيت لا يشغل مساحة ورشة العمل ، السلامة وحماية البيئة |
تدفق الهواء من المروحة
تطبيقات العملاء النموذجية
