مروحة سقف علبة التروس
>

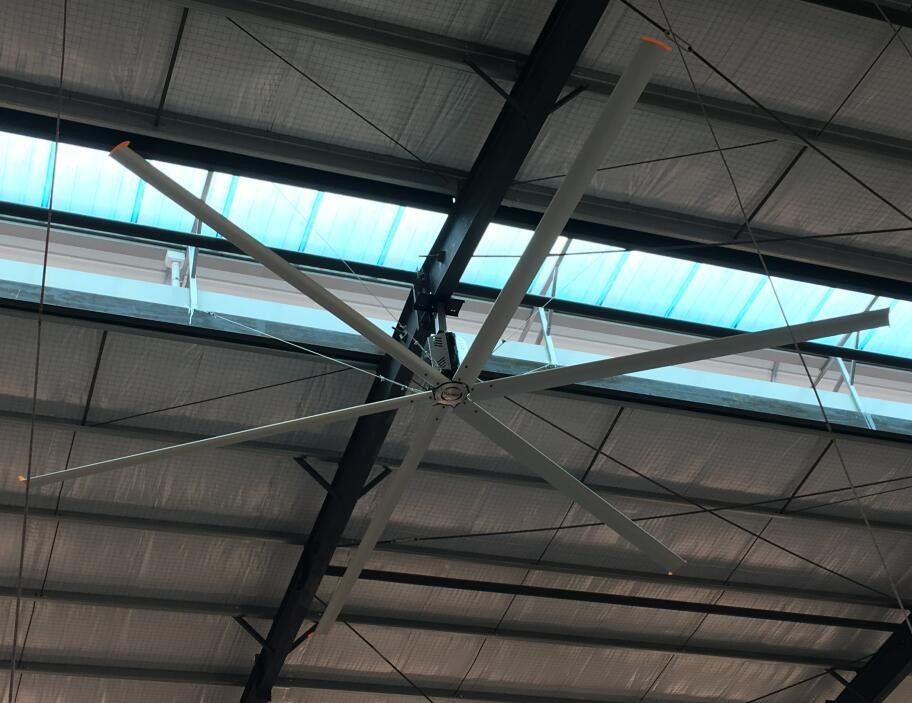

حجم كبير من مروحة السقف الصناعية

حجم كبير من مروحة السقف الصناعية

اسم العلامة التجارية: daisen
رقم الطراز: DS
الـ MOQ: 1PCS
السعر: negotiable
تفاصيل التعبئة: خشبي
شروط الدفع: خطاب الاعتماد، T/T، غرام المال
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
RoHS, ISO, UL, CE, SGS
النموذج رقم:
س-6.6
الرمز السريع:
841459100
الميناء:
قوانغتشو، الصين
حزمة النقل:
حزمة خشبية
إصدار الشهادات:
ISO
المواصفات:
قطر 7.3 متر
العلامة التجارية:
DS
الأصل:
الصين
إبراز:

مروحة سقف صناعية كبيرة الحجم

وصف المنتج

مروحة سقف صناعية كبيرة الحجم

وصف المنتج

سؤال وجواب العملاء

اسأل عن شيء للحصول على مزيد من التفاصيل


وصف المنتج

الرياح المنبعثة من مروحة السقف الصناعية الكبيرة تشعر وكأنها نظام نسيم طبيعي، سرعة الرياح هي مجرد أفضل شعور بالبرودة على جلد الإنسان. يمكن للأفراد أن يشعروا بفرق درجة الحرارة من 5-8 درجات، وتوفير بيئة عمل مناسبة للأفراد في الصيف الحار، وبالتالي تحسين كفاءة الإنتاج.
وظيفة المروحةبعد سنوات من البحث والاستكشاف المتعمق، من خلال دمج التكنولوجيا الجوية المتقدمة في الخارج، قمنا بتطوير نوع من شفرات المروحة ذات الأداء المتميز، فهي تتوافق مع النسيم المستمر والصامت عن طريق الدوران البطيء. يدفع الحجم الكبير لتدفق الهواء المتولد بواسطة شفراتها الفريدة وعالية الكفاءة إلى الأسفل، وبالتالي يتم بناء عادم مروحة مثالي تقريبًا.
1الحامل القياسي---------------------------------التهوية
تعمل المروحة على تحسين تبادل الهواء في مساحة كاملة، تصميمها الانسيابي المثالي يمكن أن ينتج رياحًا ثلاثية الأبعاد بسرعة 2-3 م/ث، ويجعلك تشعر وكأنك تستمتع بنظام النسيم الطبيعي. يعزز انتشار الدخان والرطوبة وثاني أكسيد الكربون والهواء الرديء ذي الثقل النوعي العالي. وبالتالي تحسين جودة منطقة العمل، وخلق بيئة عمل صحية وجافة وآمنة، وتحسين كفاءة العمل.رقم الموديل ----------------------------------------------------------DS-7.3)
الراحةالحامل القياسي---------------------------------إزالة الرطوبة
لأنه يمكن أن ينتج حجمًا كبيرًا من الهواء، ويعزز بشكل فعال دوران الهواء، بحيث يتم توزيع الرطوبة جيدًا، مما يقلل بشكل كبير من احتمالية حدوث مشاكل مثل بق الفراش والفطريات وما إلى ذلك.
  1. 4
)
جميلة ومتينةالحامل القياسي---------------------------------توفير الطاقة
الطاقة المقدرة للمحرك على المروحة هي 1.5 كيلو واط، يمكن لكل مروحة أن تغطي مساحة عمل تبلغ 1000 متر مربع، 8 ساعات في اليوم، تستهلك فقط 10 درجات من الطاقة، مقارنة بالمراوح الصغيرة النموذجية وتكييف الهواء عالي الطاقة، يمكن تسمية مروحة السقف الصناعية الكبيرة بنموذج لتوفير الطاقة، ويمكن أن تقلل بشكل كبير من تكلفة التشغيل الخاصة بك.
  1. مبدأ العمل
:
مروحة السقف الكبيرة هي سلسلة من المنتجات المطورة خصيصًا لتوفير الطاقة وتحسين بيئة العمل. كما نعلم جميعًا، التبريد ليس هو الطريقة الوحيدة لتحقيق تأثير التبريد والراحة. يتم تحديد مساحة المروحة التي يمكن أن تهبها من خلال البعد القطري لها، ولكن ليس لها علاقة بسرعةها. لذلك، تجمع المروحة الصناعية ذات القطر الكبير والسرعة المنخفضة بين كل هذه الخصائص.  بعد سنوات من البحث والاستكشاف المتعمق، من خلال دمج التكنولوجيا الجوية المتقدمة في الخارج، قمنا بتطوير نوع من شفرات المروحة ذات الأداء المتميز، فهي تتوافق مع النسيم المستمر والصامت عن طريق الدوران البطيء. يدفع الحجم الكبير لتدفق الهواء المتولد بواسطة شفراتها الفريدة وعالية الكفاءة إلى الأسفل، وبالتالي يتم بناء عادم مروحة مثالي تقريبًا.
يدفع حجمًا كبيرًا من تدفق الهواء إلى الأرض، ويبني مستوى معينًا مرتفعًا من تدفق الهواء يتحرك أفقيًا، وبالتالي يولد دورانًا عامًا للهواء. الميزة هي التغطية الشاملة للأرض والدوران ثلاثي الأبعاد للهواء.
سرعة الرياح المتولدة بواسطة
"
مروحة السقف الصناعية الكبيرةالمعيار الفني لمروحة السقف الصناعيةحوالي 1-3 م/ث، يتم حسابها بالكامل وفقًا لأفضل شعور بالبرودة عندما يمر تدفق الهواء عبر جلد الإنسان. تدفق الهواء القوي جدًا يجعل الناس يشعرون بالتهيج، والشعور بالتعرض للنفخ المباشر، كما أن السرعة العالية جدًا لتدفق الهواء تجعل الناس يشعرون بالدوار، فقط من خلال تبخر الجلد يجمع بين سرعة النسيم، يمكن أن يجمّل شعور الناس بالبرودة.المعيار الفني لمروحة السقف الصناعيةعامرقم الموديل ----------------------------------------------------------DS-7.3وضع التشغيل ---------------------------------------------------------تشغيل أمامي

حجم كبير من مروحة السقف الصناعية 0 حجم كبير من مروحة السقف الصناعية 1

القطر ------------------------------------------------------------------24 قدم / 7.3 متر
نمط الشفرة -------------------------------------------------------------  Airfoil/OP
عدد الشفرات   -------------------------------------------------------  6
القدرة الاسمية ------------------------------------------------  2.0 حصان / 1.5 كيلو واط
وزن التعليق (متوسط)  --------------------------------------  156 كجم
وزن الشحن (بما في ذلك صندوق التحكم، أجهزة التركيب) (متوسط)   186 كجم
الحد الأقصى ديسيبل-------------------------------------------------------------------60
(
*تم الحصول على قيم ديسيبل عن طريق الاختبار. قد تختلف قيم التطبيقات/التركيب المحددة.
المتطلبات الفنية للمكونات الرئيسية
    1,  الشفرة: تم تصميم شفرة المروحة بناءً على تكنولوجيا الديناميكا الهوائية. يتم تشكيلها بالبثق ومصنوعة من مادة معدنية من سبائك AI-Mg رقم 6061. وخضعت للمعالجة الحرارية T6. كما خضع سطح الشفرة للمعالجة المضادة للتآكل للأكسدة الكاشطة. تتضمن كل قطعة من البالة ثلاثة أوتار مقواة وتجويفين معززين معزولين، بعرض (W) 182 مم، وارتفاع (H) 23 مم، والجزء الأكثر نحافة هو 2 مم، والجزء الأكثر سمكًا من منطقة التوصيل هو 5 مم (سيتم عرض شكله ومحاكاته في الصفحات القادمة)، قوة مادة سبائك AI-Mg المعالجة حرارياً 6061 T6 أعلى بكثير من مادة سبائك AI-Mg من سلسلة 50XX في صناعتنا. يوضح الجدول أدناه بيانات مقارنة الخصائص الميكانيكية (مرفق تقرير الاختبار).
التباعد الصناعي النموذجي --------------------------------------------12-40 متر(25 درجة مئوية ميجا باسكال)

قوة الشد
(25 درجة مئوية ميجا باسكال)
قوة الخضوع 1.6 مم (1/16 بوصة)
الصلابة
1.6 مم (1/16 بوصة)
معدل التمدد
5052-H112
175
195
60
12 5083-H112 180 211 مخصصة لمراوح السقف الصناعية الكبيرة. محملها الداخلي هو العلامة التجارية SKF المستوردة من السويد، قيمة الضوضاء للمعدات بأكملها أقل من 60 ديسيبل، ترس عالي القوة مع مرحلة الإدخال، 2 وحدة، مرحلة الإخراج، 3 وحدات، وحدة كبيرة وعملية طحن دقيقة، هيكل مخرج محور شبه منحرف مقوى 40 مم، ختم زيت SKF الموسع من السويد، مواد تشحيم صناعية عالية الجودة في British Roadster خالية من الزيت مدى الحياة وخالية من الصيانة، ويعتمد المحرك درجة عزل ألمانية من الفئة H.
14 6061-T651 290 240 95
12 1، هيكل الهيكل؛ تصميم الهيكل المتكامل مقارنة بالعلامات التجارية الأخرى يتمتع بقوة أكبر. إنه يحل تأثير الصدمة اللحظية، ويتم تشغيله عن طريق التشكيل الساخن، والقطع بالليزر، وتصنيع الحاسوب بالإضافة إلى المعالجة المضادة للتآكل. 2 ، المحرك ، مخصصة لمراوح السقف الصناعية الكبيرة. محملها الداخلي هو العلامة التجارية SKF المستوردة من السويد، قيمة الضوضاء للمعدات بأكملها أقل من 60 ديسيبل، ترس عالي القوة مع مرحلة الإدخال، 2 وحدة، مرحلة الإخراج، 3 وحدات، وحدة كبيرة وعملية طحن دقيقة، هيكل مخرج محور شبه منحرف مقوى 40 مم، ختم زيت SKF الموسع من السويد، مواد تشحيم صناعية عالية الجودة في British Roadster خالية من الزيت مدى الحياة وخالية من الصيانة، ويعتمد المحرك درجة عزل ألمانية من الفئة H.
3، نظام التحكم: يستخدم نظام التحكم في تحويل التردد بدون أقطاب محول تردد مخصص من Taiwan Shilin (مع شهادة معيار الصناعة)، يعتمد الجزء الداخلي من لوحة الدائرة على معالجة مقاومة الغبار والرطوبة، وقاطع دائرة هواء Schneider مدمج، والحماية من الحمل الزائد والتسرب، وانقطاع التيار الكهربائي التلقائي العرضي وإخراج التنبيه، والكشف البديهي عن رمز التنبيه عن عطل الدائرة، ويمكن استخدام شبكة اتصالات RS485. الوصول إلى شبكة Industrial 4.0، ومستوى حماية IP66 المضاد للتداخل الكهرومغناطيسي والغبار ومقاوم للماء.
4،  الإطار الرئيسي: يتم معالجة الفولاذ الهيكلي عالي القوة Q345B عن طريق الليزر - الانحناء - اللحام الكامل - الرش البلاستيكي والوقاية من الصدأ. يعتمد الدرع تصميم فتحة توجيه تبديد الحرارة من الفولاذ المقاوم للصدأ لمنع ارتفاع درجة حرارة المحرك، ويعتمد الجزء العلوي تصميم فتحة الصف (تصميم فتحة الخصر ليس له وظيفة مضادة للانزلاق) تركيب قابل للتعديل، ويعتمد الجزء السفلي وصلة عالمية أفقية قابلة للتعديل في اتجاهين (يمكن للتعديل أحادي الاتجاه العرضي فقط عدم ضبط المستوى بالكامل في الصناعة)، والجزء السفلي هو اقتران. تصميم هيكلي لجهاز التدخل ومكافحة السقوطهيكل ميكانيكي مضاد للسقوط الأداء (بأقصى سرعة)
الإزاحة (Fwd، تهب لأسفل)  ---------- 14800 CMM (متر مكعب/دقيقة)
السرعة القصوى-----------------------------------------------------------  50 دورة في الدقيقة

استخدام الطاقة @ Max. Speed ----------------------- 1.5 كيلو واط

الكفاءة @ 100% Max. Speed  ------------------------------ 8.53CMM/واط
المنطقة الفعالة القصوى
(
تختلف حسب ارتفاع التثبيت المختلف، بالإضافة إلى العوائق أدناه
)
----600-1400 متر مربعالتباعد الصناعي النموذجي --------------------------------------------12-40 مترأجهزة التركيبالحامل القياسي---------------------------------مشابك شعاع I عالمية مع وصلة دوارة وقطرة 250 مم
أقواس Glulam Mount (اختياري) مع وصلة دوارة وقطرة 200 مم

ملحقات إضافية (Puyou)--------- تصل إلى 2 متر بزيادات 20 سم
المحرك
محرك تروس  ------------------------------------------------------- CV40-30-1500
هيكل المحمل ------------------------------------------------------- محمل تحميل ثقيل SKF

عمر التصميم -------------------------------------------------------  12 سنة
HP  -------------------------------------------------------   2 / 1.5 كيلو واط
درجة حرارة التشغيل المحيطة-------------   -20 درجة مئوية إلى +40 درجة مئوية
فئة العزل -------------------------------------- H
فئة الحماية------------------------------------------IP 55
حالة العمل------------------------------------------- مستمر S 1
عامل الخدمة---------------------------------------- 0.8/0.78
علبة التروس
النوع -------------------------------------------------------- حلزوني من مرحلتين
الفاصل الزمني للخدمة------------------------------------------- شحم تشحيم التروس الاصطناعية، خالية من الصيانة
لوحة التحكم في المحرك (MCP)
الطاقة القياسية والحد الأقصى لسحب الأمبير-------------------- --220 فولت تيار متردد 2Ø (16 أمبير)   أو  380 تيار متردد 3Ø (20 أمبير)
ضوء مؤشر الطاقة-------------------------------------------------------عطل/تشغيل (أحمر/أخضر)
مرشح خط الترددات اللاسلكية-------------------------------------RF
قاطع الهواء--------------------------------------- Schneider 220V1Ø 16A  380V3Ø16A
كابل محرك VFD -----------------RVV1*
محول التردد-------------------------
وحدة تحكم التردد بدون أقطاب
،
(1.5 كيلو واط)|380 فولت/220 فولت
مكونات السلامة
برغي الشدهيكل ميكانيكي مضاد للسقوط كابل فولاذي مغطى بالبلاستيك
وصلات تثبيت الشفرة (6)، كابل أمان، أسلاك دليل (تركيب السقف فقط)
مسامير عالية القوة وصواميل مضادة للانزلاق من الدرجة 8.8، 10.9، 12.9 لهياكل مختلفة.
الضمان
ضمان لمدة عام واحد على الأجزاء على المحرك والشفرة وعلبة التروس ولوحة التحكم.
تختلف خيارات مروحة السقف الصناعية على النحو التالي.
    الموديل    الجهد (فولت)    الطاقة      القطر  السرعة القصوى   الحجم         درجة ديسيبل  الوزن
