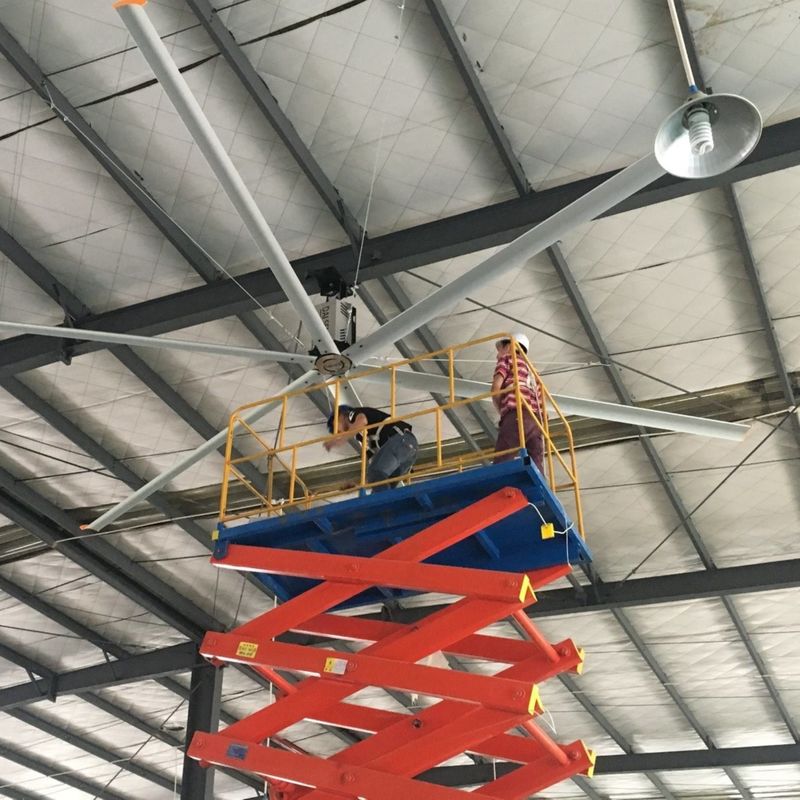

مصنع التهوية pmsm مروحة السقف الصناعية العملاقة


وظيفة المروحة:
1)التهوية

المروحة تحسّن تبادل الهواء في الفضاء بأكمله، تصميمها السريع المثالي يمكنه أن ينتج رياح ثلاثية الأبعاد بسرعة 2-3m/s، ويجعلك تشعر بأنك تستمتع بنظام النسيم الطبيعي.إنه يُساعد على تشتيت الدخان، الرطوبة، ثاني أكسيد الكربون والهواء الضعيف مع ارتفاع الجاذبية النوعية.
2)الراحة
من السهل التشغيل، نظام التحكم يتبنى أحدث نظام تحكم محول التردد بدون قطب.واجهة التشغيل الإنسانية يسمح لك أيضا التمتع بجمال الإلكترونية والميكانيكية تحقيق الحياة.

1إزالة الرطوبة

لأنه يمكن أن ينتج حجمًا كبيرًا من الهواء ، وتعزيز دوران الهواء بشكل فعال ، بحيث يتم تشتيت الرطوبة بشكل جيد ، مما يقلل إلى حد كبير من احتمال حدوث مشاكل مثل البق والفطريات وما إلى ذلك.
4)جميلة ودائمة
بعد المعالجة السطحية المعقدة،يمكن للمنتج تجنب ألم التنظيف الدوري،نسبة التكلفة والأداء هي الأعلى،حياة كل مروحة يمكن أن تصل إلى أكثر من 10 سنوات.

2توفير الطاقة

الطاقة المسموح بها للمحرك على المروحة هي 1.5 كيلوواط، كل مروحة يمكن أن تغطي 1000 متر مربع مساحة العمل، 8 ساعات في اليوم، هو مجرد 10 درجة الطاقة استهلاك الطاقة،مقارنة بمروحة صغيرة نموذجية ومكيف الهواء ذو استهلاك طاقة عالية، يمكن أن يطلق على مروحة السقف الصناعية الكبيرة نموذج توفير الطاقة، يمكن أن تقلل كثيرا من تكلفة التشغيل الخاص بك.

مبدأ العمل:

مروحة السقف الكبيرة هي سلسلة من المنتجات التي تم تطويرها خصيصا لتوفير الطاقة، وتحسين بيئة العمل.التبريد ليس الطريقة الوحيدة لتحقيق تأثير التبريد والراحةمساحة المروحة التي يمكن أن تنفجر تحددها بعد قطرها، ولكن ليس لها علاقة بسرعتها.المروحة الصناعية ذات القطر الكبير والسرعة المنخفضة تجمع بين كل هذه الخصائص.
بعد سنوات من البحث والتنقيب، من خلال دمج التكنولوجيا الطيرانية المتقدمة في الخارج، ونحن داي سين وضعت نوع من شفرات المروحة مع أداء متميز،يتماشى مع النسيم المستمر والصامت عن طريق الدوران البطيءحجم الهواء الكبير الناتج عن شفراتها الفريدة وذات الكفاءة العالية يدفع إلى أسفل، وبالتالي يتم بناء مخرج المروحة شبه مثالي.
وهو يدفع كميات كبيرة من تدفق الهواء إلى الأرض، ويقوم بتصميم تدفق هواء مرتفع يتحرك أفقيا، وبالتالي يولد تدفق هواء شامل.الميزة هي تغطية الأرض الكلية وتداول الهواء ثلاثي الأبعاد.
سرعة الرياح التي تنتجها"مروحة السقف الصناعية الكبيرة"حوالي 1-3m/s،حسب تماماً حسب أفضل شعور بالتبريد عندما يمر تدفق الهواء عبر جلد الإنسان. تدفق الهواء القوي جداً يجعل الناس يشعرون بالتوتر،شعور بالنفخ مباشرة،السرعة العالية جداً لتدفق الهواء تجعل الناس يصابون بالدوار أيضاًفقط من خلال تبخر الجلد يجمع سرعة الرياح، يمكن أن تجعل الناس جميلة'الشعور بالبرد




"ديزين"المعيار التقني لمروحة السقف الصناعية
عامة
رقم النموذج ------------------------------------------------------------------DS-73
وضع التشغيل -------------------------------------------------------- التشغيل إلى الأمام
قطر ---------------------------------------------------------------------------- 24 قدم / 7.3 متر
أسلوب الشفرة ---------------------------------------------------------------------------- الطرف الجوي/أوب
عدد الشفرات ---------------------------------------------------- 6
قوة الحصان الاسمية 2.0 حصان / 1.5 كيلوواط
الوزن المتدلى (المتوسط) -------------------------------------- 156 كجم
وزن الشحن (بما في ذلك صندوق التحكم، أجهزة التثبيت) (المتوسط) 186 كجم
الحد الأقصى لـ 60 dB
(* تم الحصول على قيم dB عن طريق الاختبار. قد تختلف قيم التطبيقات / التثبيت المحددة.

المتطلبات التقنية للمكونات الرئيسية
1شفرة: تم تصميم شفرة المروحة بناءً على تكنولوجيا الديناميكا الهوائية. تم تشكيلها عن طريق الضغط وتصنيعها من مواد معدنية من سبيكة AI-Mg رقم 6061. وتم معالجتها الحرارية T6.سطح الشفرة أيضا تم تمريرة المعالجة المضادة للتآكل من أكسدة مطحنةكل قطعة من البال تحتوي على ثلاثة أوتار مقوية واثنين من تجويف العزل المقوى، عرض ((W) 182mm، ارتفاع ((H) 23mm، والجزء الأرخص هو 2mm،والجزء الأكثر سماكة من منطقة الاتصال هو 5mm ((شكلها والمحاكاة سوف تظهر في الصفحات القادمة)) ، قوة 6061 T6 المعالجة الحرارية مواد سبيكة AI-Mg أعلى بكثير من 50XX سلسلة مواد سبيكة AI-Mg في صناعتنا.يظهر لك الجدول أدناه بيانات مقارنة الخصائص الميكانيكية ((تقرير الاختبار المرفق).

1هيكل الهيكل: تصميم الهيكل المتكامل مقارنة بالعلامات التجارية الأخرى لديه قوة أقوى.معالجة CNC وكذلك المعالجة المضادة للتآكل.

2 ، المحرك,مصمم خصيصا لمروحة السقف الصناعية الكبيرة. محمل الداخلي هو SKF العلامة التجارية المستوردة من السويد، وقيمة الضوضاء من المعدات بأكملها أقل من 60dB،وحدة 2، مرحلة الإخراج، 3 وحدات، وحدة كبيرة وعملية طحن دقيق، 40mm تعزيز هيكل منفذ محور ترابيزويدي، SKF تم توسيع ختم الزيت من السويد،المزلق الاصطناعي عالي الجودة في بريتش رودستر خالي من الزيت طوال الحياة و خالي من الصيانة، ويعتمد المحرك درجة العزل الألمانية من فئة H.

3نظام التحكم: نظام التحكم في تحويل التردد بدون قطب يستخدم تحويل التردد المخصص من تايوان شيلين (مع شهادة معيار الصناعة) ،الداخلية لوحة الدوائر تبني معالجة مقاومة للغبار والرطوبة، مُدمج في Schneider مُقطع دائرة الهواء، الحماية من الإفراط في الحمل والتسرب، فشل الطاقة التلقائي العرضي وإخراج الإنذار، كود الإنذار الكشف البديهي عن فشل الدوائر،يمكن استخدام الاتصالات الشبكة RS485الوصول إلى الشبكة الصناعية 4.0، مضاد EMI، الغبار والماء IP66 مستوى الحماية.

4، الإطار الرئيسي: يتم معالجة الصلب الهيكلي Q345B عالي القوة بواسطة الليزر - الانحناء - اللحام الكامل - رش البلاستيك ومنع الصدأ.ويعتمد الدرع تصميم ثقب توجيه إبعاد الحرارة من مواد الفولاذ المقاوم للصدأ لمنع المحرك من التسخين الزائد، الجزء العلوي يتبنى تصميم ثقب الصف (تصميم ثقب الخصر ليس له وظيفة مضادة للنزول) تركيب قابل للتعديل ،الجزء السفلي يتبنى المفاصل الأفقية الشعبية المتعددة الاتجاهات المنعطفة (التعديل الشعبي في الاتجاه الواحد فقط لا يمكنه تعديل المستوى بالكامل في الصناعة)، والجزء السفلي هو الارتباط. تصميم هيكلي للتداخل والجهاز المضاد للسقوط

5مكونات السلامة: جميع المسامير هي المسامير عالية القوة أكبر من 8.8 درجة، المكسرات عالية القوة المضادة للنزول، الغراء الخيط المضادة للانفصال، مضادة للانفصال محول المسمار التوتر المستقر المروحة,جزء من الهيكل يستخدم محاور من الفولاذ اللاسلكي مع صلابة عالية القوة لصقل الخيط، 4 قطع من 8 ملم كابل حبل سلكي ملفوف من البلاستيك مضاد للصدأ، بالإضافة إلى حلقة مضادة للسقوط مثبتة.

الأداء (في السرعة القصوى)
النزوح (fwd، الهبوب) ---------- 14800 CMM ((m3/min)
السرعة القصوى 50 دورة في الدقيقة
استهلاك الطاقة @ الحد الأقصى للسرعة ----------------------- 1.5 كيلوواط
الكفاءة @ 100٪ الحد الأقصى السرعة ------------------------------ 8.53CMM / واط
الحد الأقصى للمساحة الفعالة(تختلف وفقا لارتفاعات مختلفة للتركيب، وكذلك تحت العقبات)---- 600-1400 متر مربع
المسافة الصناعية النموذجية ---------------------------------------------12-40 متر

أجهزة تركيب
الصمام القياسي
مشبك I-Beam العالمي مع مفصل دوار و 250mm Drop
مصعد الغلام (اختياري) أقواس مع / المفاصل الدورية و 200MM إسقاط
إضافية انخفاض امتدادات (بيو) ---- ما يصل إلى 2m في 20cm الزيادات

المحرك
محرك العدادات --------------------------------------------------- CV40-30-1500
هيكل المحامل ------------------------------------------------------- محامل SKF للحمولة الثقيلة
عمر التصميم -------------------------------------------- 12 سنة
HP --------------------------------------------------- 2 / 1.5 كيلوواط
درجة حرارة التشغيل المحيطة -------- -20 درجة مئوية إلى +40 درجة مئوية
فئة العزل H
درجة الحماية IP 55
حالة العمل S 1
عامل الخدمة 0.8/0.78

علبة التروس
النوع -------------------------------------------------------------------- محرك محرك مزدوج
فترة الخدمة _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ الدهون التشحيمية للدراجات الاصطناعية ، خالية من الصيانة

لوحة تحكم المحرك (MCP)
الطاقة القياسية و أقصى امبريال استهلاك - 220 فولت AC 2Ø (16A) أو 380 AC 3Ø (20A)
ضوء إشارة الطاقة
مرشح الخط اللاسلكي اللاسلكي
مكسّر الهواء (شنايدر) 220V1Ø 16A 380V3Ø16A
كابل محرك القيادة VFD -----------------RVV1*
محول التردد
جهاز تحكم التردد بدون قطب,(1.5 كيلوواط) معدل 380 فولت/220 فولت

مكونات السلامة
مسدس التحول
الهيكل الميكانيكي لمكافحة السقوط
كابل فولاذ مغلف بالبلاستيك
وصلات الحفاظ على الشفرة (6) ، كابل الأمان ، أسلاك الرجل (تثبيت السقف فقط)
مسامير عالية المقاومة ومحاور مضادة للانزلاق من 8.8,10.9، 12.9 درجة للمباني المختلفة.

الضمان
سنة واحدة من الضمان على المحرك والشفرة وصندوق التروس و لوحة التحكم


يختلف خيار مروحة السقف الصناعية كما هو موضح أدناه.




لمزيد من معلومات المنتج التفصيلي، يرجى الشعور بالحرية في الاتصال قسم المبيعات في الخارج.
